НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются с помощью болтового или винтового соединения. Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
Бренд КЭАЗ
Серия OptiStart

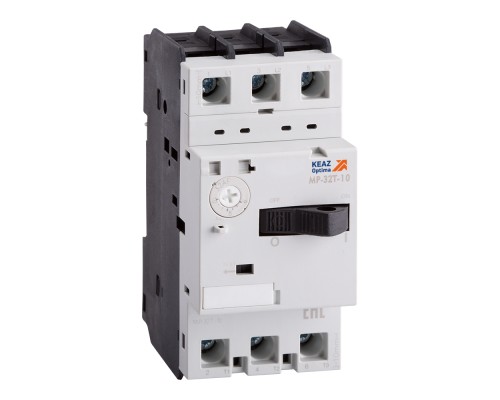

Наименование товара производителя Выключатель автоматический OptiStart MP-32T-1,6
Артикул 115735
Гарантийный срок 5 лет
Произведено Корея, Народно-Демократическая Республика
Номинальный ток длительной нагрузки Iu 1.6 А
Диапазон настройки устройства защиты от перегрузки с 1 А
Диапазон настройки устройства защиты от перегрузки по 1.6 А
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с 20.8 А
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по 20.8 А
Номинальная предел.наибольшая отключающ.способность Icu при 400В перемен.тока AC 100 кА
Степень защиты IP IP20
Номинальное напряжение с 690 В
Номинальное напряжение по 690 В
Количество полюсов 3
Чувствительный к обрыву фазы Да
Система расцепления Термомагнитная
Номинальная мощность в рабочем режиме AC-3, 230 В 0.55 кВт
Номинальная мощность при AC-3, 400 В 0.25 кВт
Тип присоединения главной электрической цепи Винтовое соединение
Конструктивное исполнение Встроенное устройство стационарного исполнения
Со встроенным вспомогательным выключателем Нет
Со встроенным расцепителем минимального напряжения Нет
