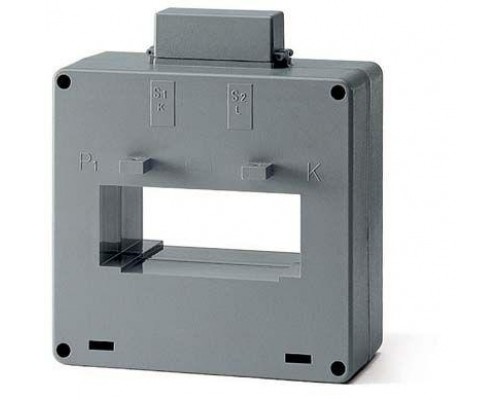

Трансформатор тока CT8/1000 1000/5А ABB 2CSG521190R1101
НАЗНАЧЕНИЕ
Для передачи сигнала измерительным приборам, приборам учета энергопотребления, управления средствами автоматики и защиты в установках переменного тока.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 1,2кВ 50Гц.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия аналогичен принципу действия понижающего трансформатора за исключением следующих особенностей:
Первичная обмотка трансформатора включается в разрыв линии, где измеряется сигнал, вторичная обмотка выполняется на ток 5А. Вторичная обмотка подключается к электрическим приборам, либо замыкается накоротко.
Трансформатор возможен в варианте проходного.
Бренд ABB
Наименование товара производителя Трансформ. тока CT8/1000/5A, класс 0.5
Артикул 2CSG521190R1101
Гарантийный срок 1 год
Произведено Италия
Номинальный первичный ток 1000 А
Номинальный вторичный ток 5 А
Класс точности 0.5
С медной шиной Да
Количество вторичных обмоток 1
Присоединение вторичной обмотки Штекерный разъем
Быстрое закрепление Да
С защитой от прикосновения к токоведущим частям Да
Сертифицированный Да
Номинальный коэффициент безопасности приборов FS 5
Исполнение Трансформатор тока проходной
Диаметр отверстия 22 мм
