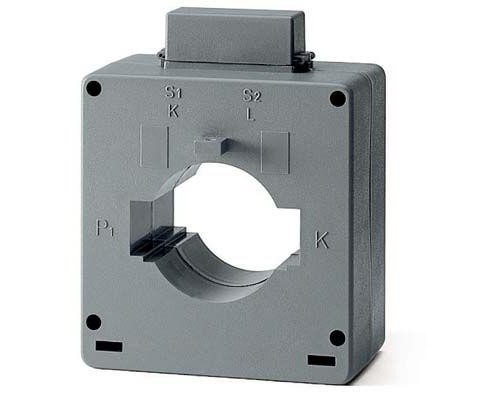

Трансформатор тока CT6/600/5А класс 0.5 ABB 2CSG421170R1101
НАЗНАЧЕНИЕ
Для передачи сигнала измерительным приборам, приборам учета энергопотребления, управления средствами автоматики и защиты в установках переменного тока.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 1,2кВ 50Гц.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия аналогичен принципу действия понижающего трансформатора за исключением следующих особенностей:
Первичная обмотка трансформатора включается в разрыв линии, где измеряется сигнал, вторичная обмотка выполняется на ток 5А. Вторичная обмотка подключается к электрическим приборам, либо замыкается накоротко.
Трансформатор возможен в варианте проходного.
Бренд ABB
Наименование товара производителя Трансформатор тока CT6/600/5A, класс 0.5
Артикул 2CSG421170R1101
Гарантийный срок 1 год
Произведено Италия
Номинальный первичный ток 600 А
Номинальный вторичный ток 5 А
Номинальная вторичная полная мощность 10 В.А
Класс точности 0.5
С медной шиной Нет
Класс точности (По Директиве ЕС 2004/22/EC (MID)) 0.5
Количество вторичных обмоток 1
Присоединение вторичной обмотки Винтовое соединение
Быстрое закрепление Нет
Высота отверстия 20 мм
Диаметр отверстия 0 мм
С защитой от прикосновения к токоведущим частям Да
Сертифицированный Нет
Номинальный коэффициент безопасности приборов FS 5
Исполнение Катушечный трансформатор тока
Диаметр отверстия 60 мм
