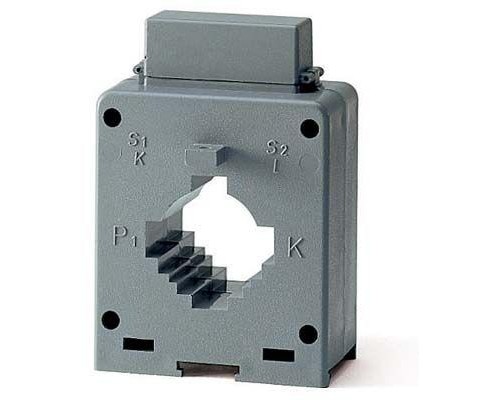

Трансформатор тока CT4/200 200/5А ABB 2CSG221120R1101
НАЗНАЧЕНИЕ
Для передачи сигнала измерительным приборам, приборам учета энергопотребления, управления средствами автоматики и защиты в установках переменного тока.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Для получения слаботочного сигнала, пропорционального протекающему по силовой цепи току в сетях до 1,2кВ 50Гц.
ПРИНЦИП ДЕЙСТВИЯ
Принцип действия аналогичен принципу действия понижающего трансформатора за исключением следующих особенностей:
Первичная обмотка трансформатора включается в разрыв линии, где измеряется сигнал, вторичная обмотка выполняется на ток 5А. Вторичная обмотка подключается к электрическим приборам, либо замыкается накоротко.
Трансформатор возможен в варианте проходного.
Бренд ABB
Наименование товара производителя Трансформатор тока CT4/200/5A, класс 1
Артикул 2CSG221120R1101
Гарантийный срок 1 год
Произведено Италия
Номинальный первичный ток 200 А
Номинальный вторичный ток 2 А
Номинальная вторичная полная мощность 100 В.А
Класс точности 0.5
С медной шиной Нет
Количество вторичных обмоток 1
Присоединение вторичной обмотки Винтовое соединение
Быстрое закрепление Нет
Высота отверстия 96 мм
С защитой от прикосновения к токоведущим частям Да
Сертифицированный Да
Номинальный коэффициент безопасности приборов FS 5
Исполнение Трансформатор тока проходной
Диаметр отверстия 87 мм
