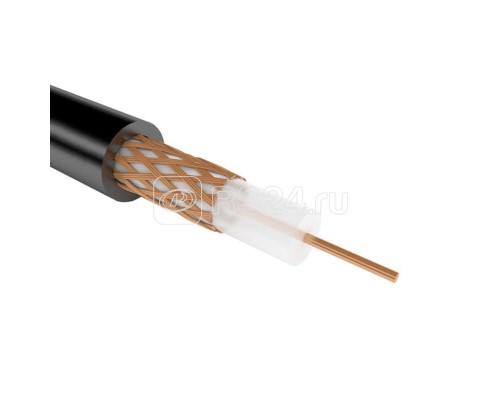

Кабель РК 75-2-11АИ 400м Ч (м) Rexant 01-2680
Описание и расшифровка РК 75-2-11АИ:
Р — Радиочастотный
К — Кабель
75 — Волновое сопротивление, Ом
Элементы конструкции РК 75-2-11АИ:
1. Внутренний проводник.
2. Изоляция.
3. Внешний проводник.
4. Оболочка.
Назначение:
Кабели РК 75-2-11АИ предназначены для передачи телевизионных сигналов в системах эфирного, кабельного и спутникового телевидения, систем видеонаблюдения.
Электрические характеристики:
Электрическое сопротивление изоляции на 1 км длины при температуре 20 °C, ТОм, не менее — 5
Коэффициент укорочения длины волны — 1,52; волновое сопротивление, Ом — 75±3
Коэффициент затухания, дБ/м, (на частоте, ГГц) — 0,42(0,2); сопротивление связи, мОм/м — 320
Напряжение начала внутренних разрядов в изоляции, кВ — 0,9
Испытательное напряжение частотой 50 Гц изоляции, кВ — 1,9; номинальная электрическая емкость 1 м кабеля, пФ — 67
Условия прокладки РК 75-2-11АИ:
Эксцентричность сплошной изоляции (максимальное смещение внутреннего проводника относительно продольной оси кабеля), не более — 10 %
Величина монтажных изгибов: при транспортировке — 30 мм
- при монтаже при температуре выше 5 °C — 15 мм
- при монтаже при температуре ниже 5 °C — 30 мм
Условия эксплуатации:
Максимально допустимая температура эксплуатации: –85 °C
Минимально допустимая температура эксплуатации: –60 °C, при изгибах –30 °C
Кабели устойчивы к воздействию:
- вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 392 м/с2
- ударных многократных нагрузок с ускорением до 1471 м/с2
- ударных одиночных нагрузок с ускорением до 9810 м/с2
- линейных нагрузок с ускорением до 4905 м/с2
- повышенного атмосферного давления до 300 кПа
- пониженного атмосферного давления до 0,67 кПа
- плесневых грибов, минерального масла, соленой воды, бензина, динамического воздействия пыли, при инее с последующим оттаиванием, солнечной радиации, в соляном тумане
Минимальная наработка: при температуре +85 °C ч. — 10000; 95 % ресурс, ч. — 15000
Минимальный срок службы РК 75-2-11АИ в нормальных условиях эксплуатации: 15 лет
