Реле времени STP-541 (1канал 4х-временное для вращения электродвиг. 24-264В AC/DC 2х16А 2перекл. IP20 монтаж на DIN-рейке) F&F EA02.002.008
Реле времени серии "STP"
Монтаж на DIN-рейку.
Предназначено для управления электродвигателями в составе оборудования, где требуется циклическое изменение направления вращения электродвигателя с перерывами в работе.

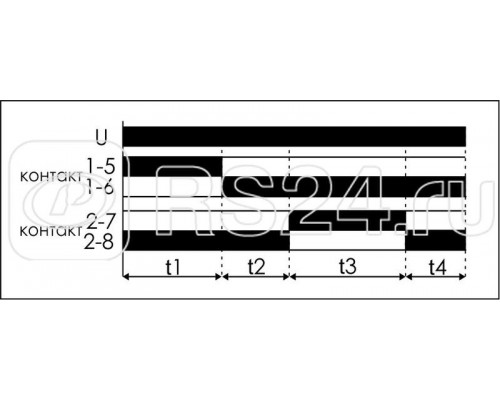

Принцип работы
При включении питания замыкаются контакты 1-5, включается контактор SR на время t1 – электродвигатель вращается вправо. По истечении времени t1 контакты 1-5 размыкаются и двигатель останавливается на время t2. По его истечении
замыкаются контакты 2-7, включается контактор SL и двигатель вращается влево в течение времени t3. По его истечении размыкаются контакты 2-7 и двигатель останавливается на время t4. Затем включение на время t1 и так
далее до окончания отсчёта заданного количества циклов работы (программируемый параметр) или отключения
питания.
Особенности:
четырёхвременное циклическое;
напряжение питания 24...264 В AC/DC;
диапазон установки времени 1 с...99 ч 59 мин 59 с;
количество повторяемых циклов 1-999999;
контакт - 2NO/NC (2х16 А).
